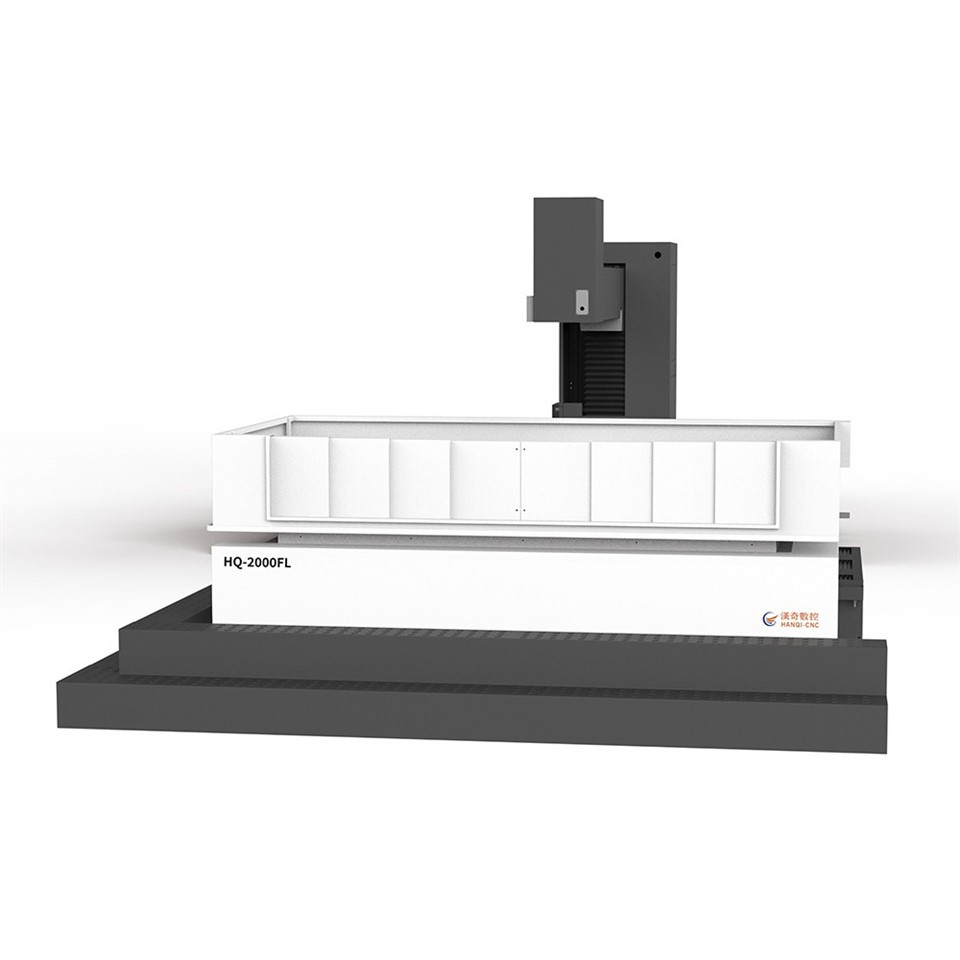

Visoko natančen stroj za rezanje žice s popolnoma zaprto zanko in linearnim motorjem

1. Dviganje motorja rezervoarja za tekočino

2. Tehnologija krmiljenja linearnega motorja

3. Ultra nizke izgube molibdenove žice

4. 150000 mm² Brez izgube žice, bolj okolju prijazen

5. (Stanje rezanja: 9000 mm²/H|rezalna tekočina na vodni osnovi|jeklo|višina obdelovanca 60 mm)

6. Največja učinkovitost rezanja: več kot 300 mm²/min ali več

7. Optimalna površinska hrapavost: Ra manj kot ali enako 0,5 μ M

8. Optimalna natančnost obdelave: ± 3um (absolutna velikost)

9. Struktura UV osi na ravni počasnega filamenta

10. Petosni popolni servo nadzor

11. Integrirana struktura celotnega stroja

12. Podpora za programiranje kode G

13. Uporaba molibdenove žice za obdelavo obdelovancev

1. Ulitki istega razreda v švicarski strojni industriji, struktura tipa C (HT250)

2. Os XY uporablja tajvanske vodilne tirnice HIWIN P-grade

3. X in Y osi brez vijačne strukture, z uporabo linearne motorne strukture, dolgotrajna uporaba brez izgube (po meri Hanqi)

4. UV-os uporablja vodilno letev vodilnega vijaka na ravni Tajvana HIWIN C3

5. Osi X, Y, U in V krmilijo servo motorji (motorji in gonilniki Panasonic)

6. Z-os prav tako krmili servo motor (motor in gonilnik po meri Hanqi)

7. Samodejni mazalni sistem za vijačno vodilo (avtomatsko mazalno črpalko)

8. Patentirana dvižna struktura rezervoarja za tekočino (po meri Hanqi)

9. ± 12-stopinjska konična rezalna struktura

10. Delovna miza proti rji in proti koroziji (po meri Hanqi)

11. Sistem Windows 7 je opremljen s sistemom CNC, ki ga je neodvisno razvil Hanqi

12. Integrirani industrijski nadzorni računalnik (po meri Hanqi)

13. Postaja za upravljanje računalnika se lahko obrne za 90 stopinj za enostavno upravljanje

14. Vgrajena LED tribarvna luč (edinstven dizajn, daljša življenjska doba)

15. Integrirana zasnova glavne elektro omarice in rezervoarja za vodo (z manjšim tlorisom)

16. Hanqijevo neodvisno razvito obdelovalno vezje praznjenja

1) Predsednik je skoraj 40 let delal v Hanchuan Machine Tool Factory na Kitajskem (1986-2005) in se osredotočal na področje električne obdelave;

2) Podjetje je bilo ustanovljeno leta 2005, njegova tovarna pa se nahaja v visokotehnološki coni Suzhou na Kitajskem in pokriva površino 20000 metrov²;

3) Je visokotehnološko podjetje v provinci Jiangsu in specializirano, prečiščeno in inovativno podjetje v provinci Jiangsu;

4) Z več kot 80 zaposlenimi in skoraj 20 osebjem za raziskave in razvoj je podjetje, usmerjeno v raziskave in razvoj;

5) Implementacija sistema vodenja kakovosti ISO9001 in uporaba trikoordinatnega sistema Carl Zeiss za preizkušanje natančnosti sestavnih delov obdelovalnih strojev;

6) Leta 2016 smo sodelovali pri izdelkih s Beijing Agie Charmilles Industrial Electronics Co., Ltd;

Kaj je EDM obdelava?

Obdelava z električnim praznjenjem, EDM, je proizvodni proces, pri katerem se material odstrani iz obdelovanca s hitrim zaporedjem praznjenja električnega toka med elektrodama, potopljenima v dielektrično tekočino. Postopek se uporablja za izdelavo delov, ki jih ni mogoče strojno obdelati. Ker EDM ne uporablja mehanske sile za odstranjevanje materiala, se šteje za netradicionalnega.

EDM je izjemno natančen postopek, ki je idealen za oblikovanje kompleksnih in zapletenih oblik in je sposoben oblikovati trde kovine, kot je titan. Materiali, oblikovani z EDM, morajo biti električno prevodni, da je postopek uspešen.

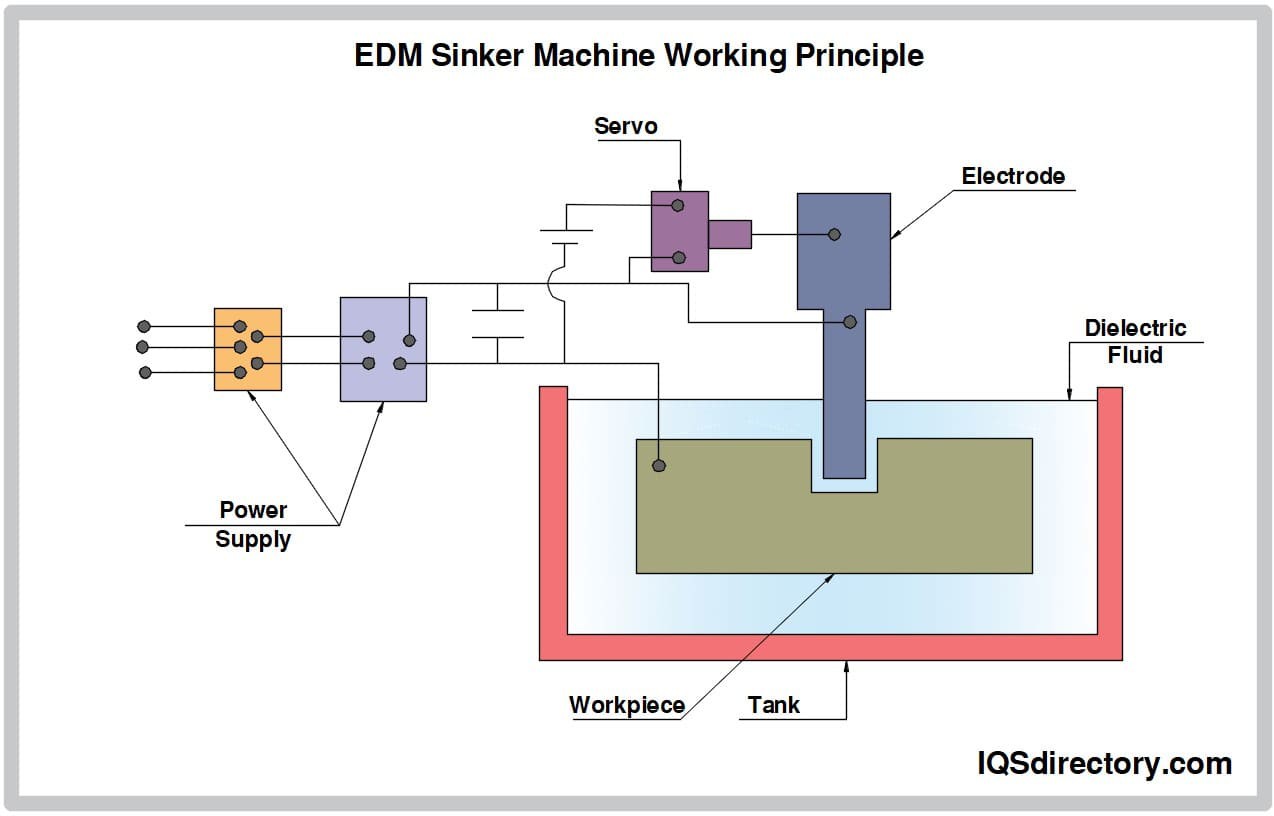

Elektroda obdelovanca, anoda, stroja EDM je priključena na pozitivni priključek enosmernega napajanja, medtem ko je elektroda orodja, katoda, priključena na negativni priključek. Elektrodi sta potopljeni v dielektrično tekočino in ločeni z iskriščem. Iskrenje ustvarja ekstremno elektrotermično toploto v območju iskrišča, ki stopi in upari dele površine obdelovanca, proces, znan kot iskričasta erozija.

Postopek obdelave z žico EDM, alternativa obdelavi EDM z grezilom, deluje podobno kot tračna žaga za les, ki uporablja žico za postopek rezanja. Žica, izdelana iz bakra ali medenine, ima visokonapetostno električno razelektritev, ki omogoča, da žica prereže debelino obdelovanca.

Žica pri obdelavi žice EDM ustvari iskro v deionizirani vodi, kjer je prevodnost natančno nadzorovana. Voda ohladi material in izpere odstranjeni material s čisto dielektrično tekočino, ki se nenehno črpa v proces, da odplakne odvečne odpadke.

Ekstremne temperature postopka EDM hitro odstranijo odvečni material iz obdelovanca z uparjanjem in taljenjem ali erozijo zaradi iskrenja. Staljena kovina se delno odstrani. Ko se električni potencial umakne, plazemski kanal ni več obstojen in ustvarja pritisk ali udarne valove, ko se zruši. To evakuira staljeni material in tvori krater materiala, ki se odstrani okoli mesta iskre.

Material se odstrani s tvorbo udarnih valov, ko se plazemski kanal zruši zaradi prekinitve električnega potenciala, kjer je delovni material pozitiven, orodje pa negativno. Ko elektroni zadenejo obdelovanec, nastanejo kraterji zaradi segrevanja, taljenja in odstranjevanja materiala, ko pozitivni ioni zadenejo orodje, kar povzroči obrabo orodja.

Obdelava z električnim praznjenjem zahteva veliko moči. Generatorji, ki se uporabljajo za proces, morajo biti sposobni zagotoviti potrebno moč, da lahko proces poteka učinkovito in uspešno. Izbrani so glede na njihovo sposobnost generiranja parametrov moči procesa.

EDM (DIE SINKER)/WIRE EDM strojna orodja se pogosto uporabljajo v različnih panogah, kot so digitalni gospodinjski aparati, avtomobilska proizvodnja, medicinska oprema, polprevodniška embalaža, industrija kalupov, vesoljska industrija, industrija aluminija, kopalniška oprema, vojaška proizvodnja itd.

SUZHOU HANQI CNC EQUIPMENT CO., LTD.je bilo ustanovljeno leta 2005 in je že več kot 30 let specializirano za proizvodnjo in prilagajanje različnih natančnih CNC elektroerozijskih strojev (EDM) in CNC žičnih EDM rezalnih strojev (WEDM). Ulitki obdelovalnih strojev, enako kot švicarska znamka, so bili podvrženi pregledom vseh glavnih sestavnih delov z nemškim koordinatnim testerjem Zeiss in so sodelovali s švicarsko tehnologijo, da bi zagotovili natančnost in stabilnost EDM strojev. Hanqi CNC stroji (EDM/WEDM) se pogosto uporabljajo v različnih industrijah, vključno s proizvodnjo kalupov, avtomobilsko proizvodnjo, tehnologijo čipov, medicinsko opremo, elektroniko, elektriko, strojno opremo, plastiko itd. Hanqi CNC je sodeloval z več svetovno znanimi blagovnimi znamkami, vključno z THK, Philips, Siemens, Panasonic, HIWIN, PMI, NSK, BYD, GCL, Chint, MIDEA, Mitsubishi Electric, GREE, GIANT, Zhongwang, FAGOR, FUJI, SAIC GM, CATL, Konka, Galanz, LUXSHARE ICT, Foxconn, FANUC ,KNUTH itd. Naša tovarna ima ustrezne mednarodne avtoritativne certifikate, kot so ISO9001, IS014001, CE, UL, ETL itd. Naši izdelki so visoko stroškovno učinkoviti in so bili izvoženi v več kot 30 držav in regij po vsem svetu. Z visokokakovostnimi in visoko natančnimi obdelovalnimi stroji (vodilni v industriji na področju natančnosti obdelave MS-WEDM/EDM) lahko obdelujemo zelo zapletene komponente in so nam naklonjene stranke iz različnih držav, s čimer smo zbrali veliko število visokokakovostnih domačih in tujih dolgoročnih kooperantov.
